Tannstenger og tannhjul er viktige komponenter i moderne maskinteknikk. De konverterer rotasjonsbevegelse til lineær bevegelse med høy presisjon og styrke – en løsning som brukes i alt fra automatiseringssystemer til tunge løfteapplikasjoner. I denne artikkelen skal vi gjennomgå designprinsipper og vanlige bruksområder.
Styrken ligger i enkelheten

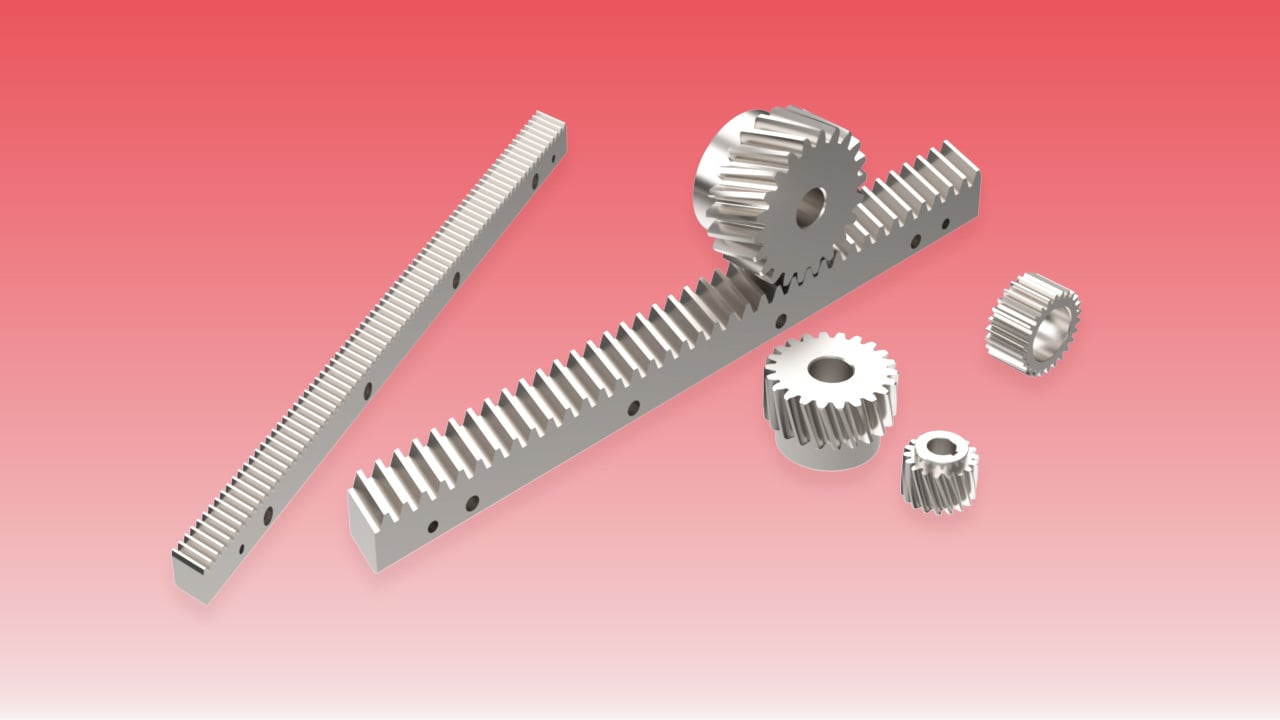

I sin enkleste form driver et roterende tannhjul et tannstang fremover eller bakover. Resultatet er en kraftig og svært presis bevegelse som ikke risikerer å gli, slik som for eksempel beltesystemer kan gjøre. Stativer kan også bygges i nesten alle lengder ved å sette sammen seksjoner i serie, noe som gjør teknologien attraktiv i applikasjoner med lange slaglengder.
Styrken ligger i enkelheten: et riktig dimensjonert tannstangsystem er stillegående, har redusert slakk og er forutsigbart over lang tid. Der det kreves høye belastninger, høy presisjon eller høy dynamikk, er den vanskelig å slå.
Designprinsipper å vurdere
Når man designer et tannstangsystem, er det flere faktorer som påvirker både presisjon og levetid. For å oppnå optimal ytelse bør du vurdere følgende faktorer:
-
Modulstørrelse. Modulen, dvs. størrelsen på tannen, styrer hvor mye kraft systemet kan overføre og presisjonen som kan oppnås. En større modul gir høyere lastekapasitet, mens en mindre modul gir finere bevegelse og bedre repeterbarhet.
-
Tanntype. Rettskårne tenner gir enkel montering og er rimelige, mens skråskårne tenner gir stillere drift og høyere lastekapasitet.
-
Materiale- og overflatebehandling. Herdet stål gir lang levetid og høy slitestyrke, mens rustfritt stål er å foretrekke i miljøer der korrosjon kan være et problem, for eksempel i næringsmiddelindustrien eller utendørs installasjoner. For tøffe miljøer finnes det også alternativer med overflatebelegg som svart oksid og krom.
-
Riktig montering er en annen kritisk parameter. En stabil base, god retthet i leddene og nøyaktig senteravstand mellom gir og tannstang er avgjørende for å unngå støy, ujevn slitasje og tap av presisjon. Når det kreves svært høy posisjonsnøyaktighet, for eksempel innen robotikk eller avansert automatisering, brukes ofte forspente eller slipte komponenter for å minimere slark.
| Vanlige bruksområder |
|
Fordeler med tannstangsystemer
Avslutningsvis tilbyr tannhjul og tannstenger en kombinasjon av styrke, presisjon og skalerbarhet som få andre teknologier matcher. Noen av de viktigste fordelene er:
- Høy lastekapasitet og stivhet. Ideell for krevende industrielle miljøer. Tåler store krefter sammenlignet med for eksempel tannreimer.
- Lange strekk uten tap av ytelse. Flere stativer kan monteres i serie for lange slaglengder. Enkelt å utvide systemet etter behov.
Men like viktig er evnen til å finjustere systemet. Ved å velge riktig modul, materiale, prosesseringsgrad og forspenning, kan du lage en løsning som er både kostnadseffektiv og svært pålitelig.
Riktig kunnskap gir riktig system
Å designe et tannstangsystem krever både teoretisk og praktisk erfaring. Det handler ikke bare om å velge komponenter, men om å se på helheten: friksjon, smøring, montering, motorvalg og integrering i det overordnede maskinsystemet. Ved å samarbeide med en spesialist sikrer du at hver faktor er optimalisert for applikasjonens behov, og at anlegget får en stabil og langsiktig bærekraftig løsning.
