Kulebøssinger kombinert med herdede stålaksler er en av bransjens mest velprøvde løsninger for lineær bevegelse – og teknologien er like relevant i dag som da den ble introdusert. Den lave friksjonen, den jevne driften og den høye presisjonen gjør systemet både kostnadseffektivt og enkelt å integrere i en rekke maskiner. I denne artikkelen skal vi gå gjennom hvorfor kulebøssinger er så populære, hvilke bruksområder de passer til, og når andre alternativer kan være et bedre valg.
Hvorfor er kulebøssinger og herdede stålaksler så populære?

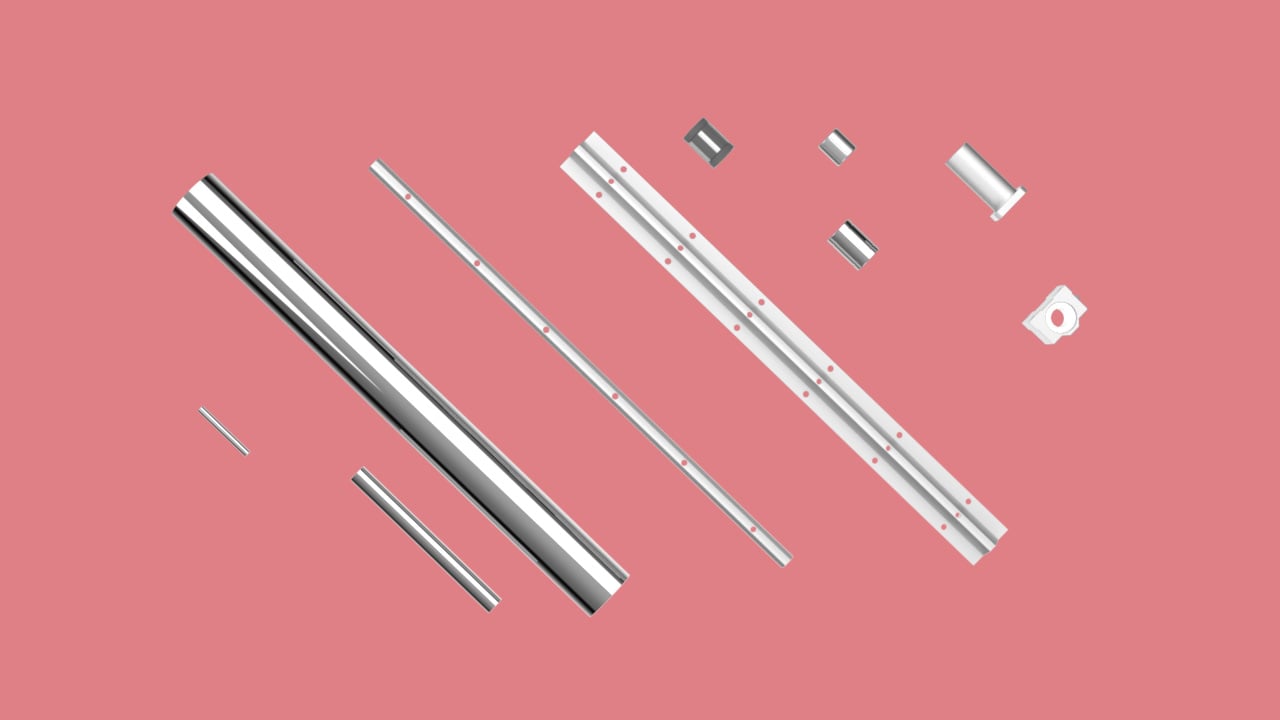

Kulebøssinger i kombinasjon med herdede stålaksler er en av de mest etablerte løsningene for lineær bevegelse i industrielle design. En kulebøssing består av sirkulerende kuler som ruller langs en herdet og slipt aksel. Den rullende kontakten minimerer friksjon og slitasje, noe som gir stabil, jevn og energieffektiv bevegelse. Teknologien er enkel å integrere, skånsom under montering og svært kostnadseffektiv. Samtidig tilbyr den høy presisjon, lav friksjon og lang levetid.
Det er nettopp kombinasjonen av enkelhet og ytelse som gjør denne teknologien så populær i mange automatiseringsløsninger. I motsetning til mange andre lineære lagerløsninger, kan en herdet aksel både tilpasses gjennom ulike typer etterbehandling og ofte også fungere som et strukturelt, lastbærende element i maskinen din.
Utviklingen av materialer de siste tiårene, som plastbur, tetninger og lette materialer, har gjort bruksområdet for kulebøssinger enda bredere.
Fordeler med kulebøssingløsninger:
- Lav friksjon og jevn, vibrasjonsfri gang
- Høy presisjon og repeterbarhet
- Lang levetid og høy driftssikkerhet
- Enkel installasjon og standardiserte komponenter
- Tilgjengelig i mange varianter for forskjellige bruksområder
Typiske bruksområder
Det finnes flere varianter av kulebøssinger, noe som gjør teknologien fleksibel for å tilpasse seg krav og miljø. Lukkede kulebøssinger er egnet når akslene er montert i endene, mens åpne bøssinger brukes i kombinasjon med understøttede aksler, vanligvis for lange slaglengder. Kompakte bøssinger er egnet for trange design, og varianter i rustfritt stål er ideelle i krevende miljøer der hygiene eller korrosjonsbestandighet er viktig.
| Fem vanlige bruksområder |
|
Kundecase: Pakkemaskin med høye syklusrater og hygienekrav
Et svensk matemballasjefirma utviklet en ny fyllestasjon der rask og repeterbar vertikal bevegelse var avgjørende for produksjonsflyten. Maskinen ville kjøre med høye syklushastigheter, være enkel å rengjøre og ha et lavt støynivå for å forbedre arbeidsmiljøet.
Løsningen var å integrere forseglede kulebøssinger i rustfritt stål sammen med herdede aksler i rustfritt stål. Den lave friksjonen ga en jevn og stabil bevegelse, samtidig som materialvalget gjorde konstruksjonen hygienisk og enkel å holde ren. Etter testperioden kunne kunden se at serviceintervallene økte med omtrent 25 prosent, at støynivået gikk ned og at fylleprosessen ble betydelig mer stabil selv ved høy hastighet.
Dette er et tydelig eksempel på hvordan klassiske kulebøssinger, brukt riktig, kan bidra til både et bedre arbeidsmiljø og høyere produktivitet.
Når bør du ikke bruke kulebøssinger?
Det finnes situasjoner der andre lineære føringer, som skinneføringer eller rulleskinner, kan være å foretrekke:
- Når du trenger ekstrem stivhet og frihet fra glapp.
Kulelagre har en relativt elastisk kontakt med akselen og fungerer faktisk best med noen få 1/100 mm klaring. - I miljøer med mye støv, smuss eller partikler.
Både kulebøssinger og skinneføringer bruker relativt små kuler som resirkulerer. Forurensning kan blokkere denne funksjonen. - Der kravet er svært høy presisjon under samtidig påvirkning av store belastninger. Kulelagre lider her på grunn av sin relativt lave stivhet, og stålaksler bøyer seg under belastning hvis de er montert kun i endene og kan ikke justeres like nøyaktig som en skinneføring, selv om den brukes med understøtte.
