Liten, rask og sterk. Slik kan man beskrive miniatyrskinneføringen. Den kan være like liten som en fyrstikk og nå topphastigheter på opptil 10 m/s. Den er naturlig rustbestandig og er svært godt egnet til for eksempel medisinske teknologiske løsninger, laboratorieutstyr og automatisering.

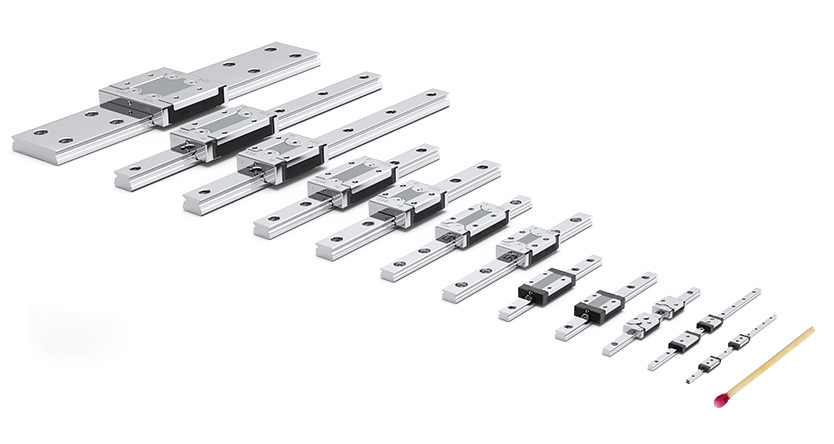

Små som fyrstikker
En miniatyrskinneføring kan være så liten som en fyrstikk. Den minste modellen er bare 2 mm bred, mens den største måler 15 mm. På grunn av sine små dimensjoner er en miniatyrskinneføring svært følsom for korrosjon. Den minste overflaterust på skinnen kan påvirke ytelsen. Av denne grunn er de alltid laget av rustbestandig stål. Rustbeskyttelsen gjør at skinnene lett tåler både lange transporter og kondens. De er derfor også egnet for renromsapplikasjoner der grundig rengjøring kan vaske bort den ellers beskyttende oljefilmen. De er imidlertid ikke laget for utendørs eller maritime applikasjoner.
Produksjon – Et håndverk
Miniatyrskinnene er slipt av trukne stålstenger. Produksjonen av vognene er komplisert ettersom de fungerer med kuler så små som 0,7 Ø mm. Arbeidet med å montere kuler i vognene gjøres for hånd, og det krever nesten urmakerverktøy for å håndtere de minste størrelsene. Ulike hjelpemidler brukes for å sikre kvaliteten, men mesteparten av arbeidet gjøres for hånd.
Monteringsskruer er alltid inkludert når du kjøper en miniatyrskinneføring. For større størrelser er det greit å bruke standard dimensjoner på skruer, men de minste krever ofte spesialskruer som kan være vanskelige å få tak i.
Hastigheter på opptil 10 m/s
Vognene er tilgjengelige i to hovedversjoner, SS og ZUE. Man kan si at de befinner seg i motsatte ender av bruksspekteret, ZUE er ekstra alt, mens SS er egnet for applikasjoner med litt lavere krav.
ZUE er det riktige valget for automatisering. Den er ekstra forseglet og har et innebygd smørelager med filt som holder på smøringen lenge. I motsetning til rustfritt stål som kun er forseglet rundt skinnens periferi, har ZUE også sideforseglinger. ZUE er forsterket med stålender for å tåle høyere hastigheter og høyere akselerasjon. Rollcos produktspesialist Pontus forteller oss at toppfarten for ZUE-vognen sies å være hele 10 m/s.
– Jeg vet ikke om jeg ville ha turt å prøve det, legger han til og ler. Siden man sjelden har så lange bevegelser med miniatyrskinneføringer, er det vanskelig å oppnå den hastigheten. Men med så høy toppytelse får man enorm pålitelighet for alt under. Svært høye tak for høyfrekvente og raske bevegelser, sier Pontus.
SS har mindre tetninger og ingen innebygd smørereserve, men det er det også plass til. Det er egnet for applikasjoner som ikke har så hyppige bevegelser, f.eks. i laboratorieutstyr og lignende. Der holder de uansett på smøringen veldig lenge.
Applikasjoner der du finner miniatyrskinneføringer
- Monteringsmaskiner
Miniatyrskinneføringer finnes blant annet i høyhastighetsmonteringsmaskiner.
- Medisinske teknologiløsninger
De brukes også ofte i medisinske teknologiske løsninger, for eksempel ved håndtering av små gjenstander som sprøyter og testutstyr, når disse flyttes og pakkes.
- Griper
I gripere på roboter er det mange små bevegelser. Her vil man vanligvis prøve å holde vekten nede, så miniatyrkomponenter med lav vekt passer godt.
- Laboratorieutstyr
I laboratorieutstyr ønsker man å holde dimensjonene nede, og mange tiltrekkes av at produktet er rustbestandig som standard. Her er renslighet viktig, og det er ingen risiko for rust selv om man kjører det med minimal smøring.
